第一节 重要技术指标
序号 | 名称 | 功能 | 指标 |
1 | 操作系统 | 系统运行基础环境 | Windows 10 |
2 | 工业摇杆 | 用户自定义功能 | 2个，共2x2路通道 |
3 | 自复位按键 | 用户自定义功能 | 最多8个(默认6个) |
4 | LED（集成在按键上） | 用户自定义功能 | 最多16路 |
5 | 3波段开关 | 用户自定义功能 | 最多4路（默认4个） |
6 | 模拟量指波轮 | 用户自定义功能 | 默认2路 |
第二节 尺寸说明

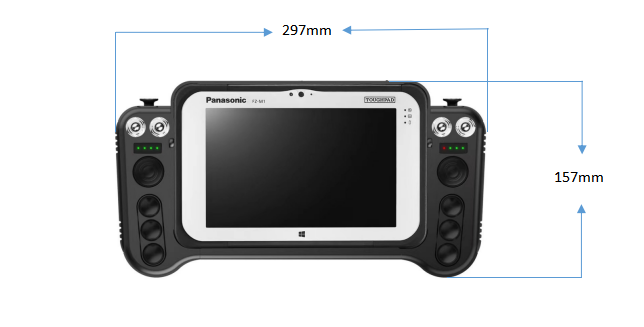

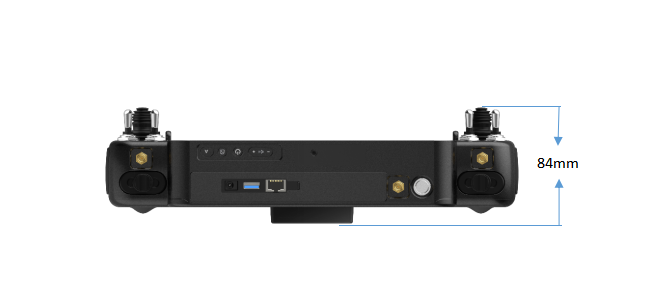

1. 外部尺寸
第三节 部件及配件清单
P10+ | ||||
序号 | 产品名称 | 数量 | 单位 | 备注 |
1 | 地面站主机 | 1 | 台 | |
2 | 交流电源电线 | 1 | 条 | |
3 | 电源适配器 | 1 | 个 | |
4 | 电池 | 1 | 块 | |
5 | 针笔 | 1 | 支 | |
6 | 使用说明书 | 1 | 份 | |
第四节 平板基础使用接口
平板电脑基础使用接口，前面板如图4所示。
图4-1
A: 无线WAN天线<仅针对带有无线WAN的机型>
B: 无线LAN天线<仅针对带有无线LAN的机型>
C: 环境光传感器
环境光传感器配有自动亮度调节功能，调节显示器屏幕。
D: 摄像头镜头
E: 摄像头指示器
F: 发光二极管指示灯
电源指示灯
关闭 : 电源关闭 / 休眠，
绿灯 : 电源开启，闪烁绿灯 : 睡眠
驱动器状态
电池状态
G: 无线LAN天线/Bluetooth天线
<仅针对带有无线LAN的机型>
<仅针对带有Bluetooth的机型>
H: Windows按钮

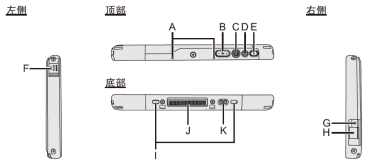

图4-2
A: 麦克风
B: 音量按钮
C: 电源开关
D: 旋转锁定按钮
E: A按钮
F: DC-IN（直流输入）插孔
G: 耳机连接
H: USB3.0接口
I: 安全锁（可连接肯辛通电缆）
J: 扩展总线连接器
K: 外接天线连接器<仅针对带有无线WAN的机型>
地面站功能通过扩展总线连接器连接，扩展出相应的总线至地面站控制器。用户在使用扩展功能时，应参考下面的指示进行操作。

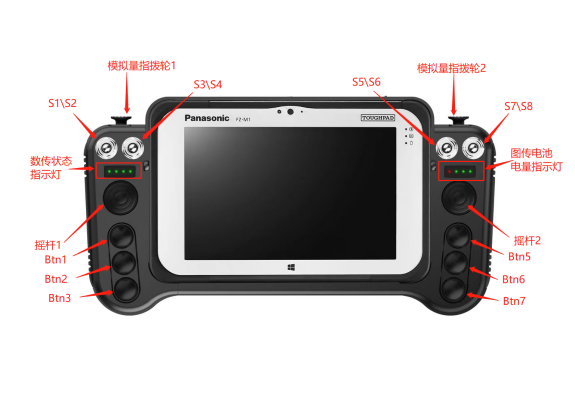

扩展接口对应的摇杆，按键，波段开关编号请参考图5：
图5 地面站扩展接口位置图
