产品介绍

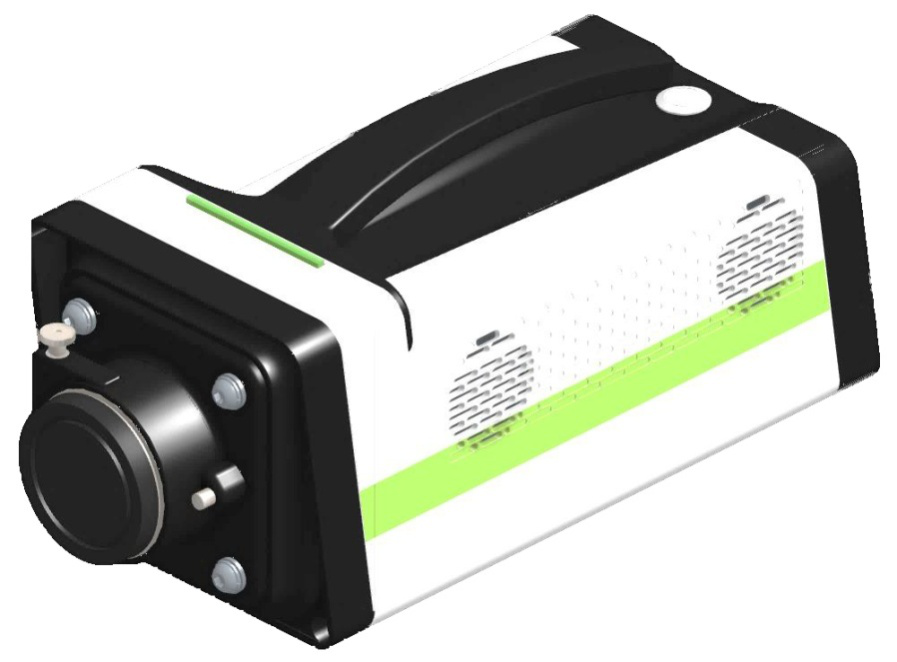

i-SPEED5 系列采用了i-SPEED7系列相机的行业领先功能，采用了一种紧凑、通用的套装-携带了高端高速相机的功能，同时最大限度的发挥了小型系统的优势。
i-SPEED5拥有所有必要的能力，可以应对所有核心应用需求，灵活性和适应性是产品i-SPEED系列的代名词。i-SPEED5 系列可以通过独特的触摸屏控制器来完成所有相机操作，也可以通过强大的i-SPEED Suite2.0软件进行控制。分秒之间，高速控制、捕捉和分析就在你的掌握之中。
i-SPEED 5系列高速摄像机产品规格特点：
特 性
• 1920x1080 高分辨率
• 满幅时，最高帧速率 6,371 帧/秒
• 720p 的分辨率 13,400 帧/秒
• 高达144GB板载内存 *
• 超快速 13GP/秒闪存带宽
• 超高敏感度的微透镜芯片
• 宽动态记录范围
• 1μs电子全局快门 （200ns可选）*
• 内部或外部的高速数据传输 SSD 驱动器 *
• 兼容所有的 F 和 EF 口镜头
• 最高帧速率 1,000,000 fps（EUU管制审批）
• 最高帧速率 200,000 fps（无需EUU管制）
• 从 10Hz~350kHz 灵活的帧同步
• 完全密封电子设备，用于户外/腐蚀性/恶劣环境
• 可选环保坚固的外壳 *
技术规格
外观和环境适应性
尺寸mm | 305(W)x129(H)x127(L) |
输入电压 | 12V~36V |
功耗 | 常规100w, 最高150w |
温度 °C | 0~40操作, -20~60存储 |
标准外壳 | G-shock, 10G |
安装 | ¼20及3/8x16快装板安装螺纹 |
电磁兼容EMC | BS EN55032-A BS EN55024 |
接口
视频输出 | HD-SDI,HDMI |
USB | USB 3 |
网络接口 | 1Gb RJ45 |
CDU | BNC 75ohm |
以太网 | 1Gb |
远程控制方式 | 配套软件 |
PC软件
标准控制 | Control ONE |
高级控制 | Control MULTI-DAQ |
视频编辑 | i-SPEEDMovieMaker |
图像分析 | ProAnalyst®Lite by Xcitex |
实用工具 | i-SPEED Lens Calculator, i-SPEED Viewer |
SDK | C++, LabView |
选项
图像传感器 彩色/单色
内存 | 18GB/36GB/72GB/96G B/144GB |
快门时间 | 1μs (标 配) / 250ns (需要申请) |
内置SSD | 500GB / 1TB/2TB/4TB/8TB |
外置SSD | 500GB / 1TB / 2TB |
镜头接口 | F (Nikkor D) / F( Nikkor G) / C / EF |
外壳 | 标准 / 抗冲击 |
保修期 | 1 年 (标 配) / 2年/ 3年 |
数据同步和采集
触发 | TTL T0至0-100% |
触发模式 | 循环,ROC,BROC |
同步 | 10Hz–350kHz |
亮度直方图 | 光圈设置辅助工具 |
i-CHEQ | LED像机状态指示 |
i-Focus | 对焦辅助工具 |
i-Exposure | 高亮显示曝光过度/不足 |
控制模式 | PC或CDU（手操控制器） |
IRIG 输入 | IRIG–B延时低于1μs |
IRIG 同步 | 像机同步-IRIG |
视频数据 | AVI (压缩或非压缩) |
图像序列 | TIFF, JPG, RAW |
i-speed 508（36G） | i-speed 510（72G） | i-speed 513（96G） | ||||||
FPS | Resolution | Time | FPS | Resolution | Time | FPS | Resolution | Time |
3980 | 1920*1080 | 2.4 sec | 4972 | 1920*1080 | 4.9 sec | 6371 | 1920*1080 | 5.1 sec |
5000 | 1512*1080 | 3.1 sec | 7500 | 1344*1026 | 5.0 sec | 10000 | 1344*978 | 5.2 sec |
10000 | 1064*768 | 3.1 sec | 10000 | 1176*864 | 5.0 sec | 25000 | 1064*474 | 5.3 sec |
15000 | 840*636 | 3.2 sec | 50000 | 672*282 | 5.4 sec | 50000 | 1064*228 | 5.5 sec |
50000 | 560*264 | 3.4 sec | 100000 | 448*192 | 5.8 sec | 100000 | 1064*102 | 5.9 sec |
100000 | 504*138 | 3.6 sec | 300000 | 224*96 | 7.7 sec | 300000 | 336*90 | 7.5 sec |
200000 | 336*90 | 4.2 sec | 500000 | 168*78 | 7.7 sec | 500000 | 336*42 | 9.3 sec |
500000 | 280*38 | 4.7 sec | 1000000 | 168*36 | 7.2 sec | 1000000 | 168*42 | 9.3 sec |
